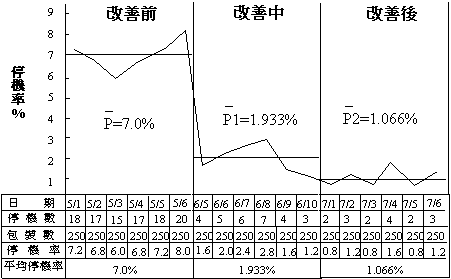

推移图（Transition Diagram/Run Chart）推移图又称时间序列图，是以时间轴为横轴，变量为纵轴的一种图。推移图主要目的是观察变量是否随时间变化而呈某种趋势。它是统计技术中的一种，便于管理者随时掌握管理效果或产品的主要性能参数的动态趋势，便于管理者及时分析改进。其好处是一目了然。
推移图（Transition Diagram/Run Chart）
什么是推移图
推移图又称时间序列图，是以时间轴为横轴，变量为纵轴的一种图。推移图主要目的是观察变量是否随时间变化而呈某种趋势。
它是统计技术中的一种，便于管理者随时掌握管理效果或产品的主要性能参数的动态趋势，便于管理者及时分析改进。其好处是一目了然。
推移图的制作要点
1、数据点应相连，以方便使用和解释。
2、涵盖的时间和衡量的单位，应该详细标明。
3、数据应按照被搜集时的状况，保持一定的顺序。
推移图的最有效用途之一，是确认平均值的意义趋势或移动。
推移图的五大重点
1、趋势（Trend）：过程数据呈现连续向上或向下的改变，造成该分布的特殊因素诸如温度或湿度的逐渐改变、原材料逐渐失效、工具的逐渐磨损等。
2、震荡（Oscillation）：过程突然的改变与跳动，造成该现象的特殊因素诸如新的操作员、测量方法的改变、机器故障等。
3、混合（Mixture）：样本数据来自两个不同的总体（如测量方法不同、原材料不同等）的表现，由靠近中心线的点来判断。
4、群集（Cluser）：数据点聚集在图中的一个区域，该现象发生的特殊因素诸如抽到的不良样本、测量误差等。
5、循环型周期（Cyclic Patterns）：数据点显示出一个波状或是周期性的高低点，该现象发生的特殊因素诸如原材料的季节性影响、操作者周期性的轮换等。
